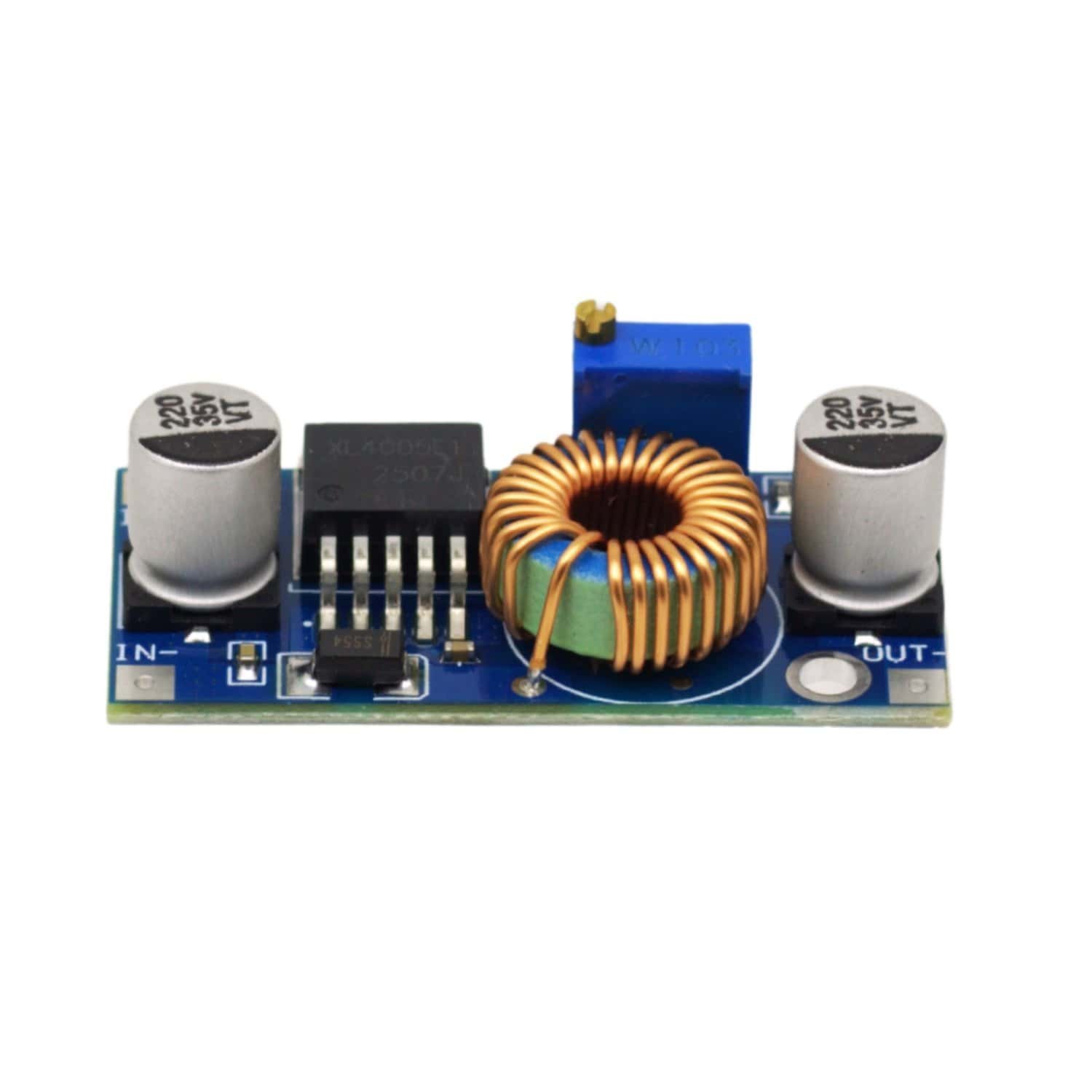

Este módulo utiliza el regulador conmutado XL4005, un convertidor DC-DC tipo Buck (reductor) capaz de entregar un voltaje de salida constante incluso ante variaciones de carga o entrada.
A diferencia de los reguladores lineales, ofrece una eficiencia superior al 90%, reduciendo la disipación de calor y mejorando el rendimiento energético.
El voltaje de salida es totalmente ajustable, siempre que el voltaje de entrada sea al menos 1.5V mayor que el voltaje deseado. Para corrientes superiores a 2.5A, se recomienda el uso de disipador de calor
| CARACTERÍSTICA | Detalle |
| MARCA | Genérico |
| MODELO | MOD-XL4005-5A |
| TIPO DE CONVERTIDOR | DC-DC Step-Down (Buck) |
| CHIP CONTROLADOR | XL4005 |
| VOLTAJE DE ENTRADA | 5V – 32V DC |
| VOLTAJE DE SALIDA | 0.8V – 30V DC |
| VOLTAJE DE SALIDA | Ajustable por potenciómetro |
| CORRIENTE MÁXIMA | 5A |
| CORRIENTE RECOMENDADA | 4.5A |
| POTENCIA DE SALIDA | 50W – 70W |
| EFICIENCIA | Hasta 96% |
| FRECUENCIA DE TRABAJO | 300 kHz |
| RIPPLE DE SALIDA | ≤ 50 mV |
| REGULACIÓN DE CARGA | ≤ 0.8% |
| REGULACIÓN DE VOLTAJE | ≤ 0.8% |
| PROTECCIÓN TÉRMICA | Sí |
| PROTECCIÓN CONTRA CORTO CIRCUITO | Sí (hasta 8A) |
| LIMITACIÓN DE CORRIENTE | Sí |
| PROTECCIÓN INVERSIÓN POLARIDAD | No |
| DIMENSIONES | 43 × 21 × 13 mm |
